Hobby CNC stroje



Predpokladám, že kto zavítal na túto stránku ten má nejakú predstavu o tom načo sa taký CNC stroj môže použit, preto sa týmto veľmi zaoberať nebudem, ale iba samotnými Hobby CNC strojmi.

Táto stránka je dielom pána Magi Istvána s Maďarska a s jeho súhlasom
ju uverejňujem v Slovenskom jazyku. Ja sám som si takýto stroj zostavil, a bol
som nadšený. Preto ponúkam túto možnosť aj Vám. Zároveň ponúkam napredaj
komponenty potrebné na stavbu stroja ako aj celý stroj (Mechanika 2 ) preklad
budem robit postupne, lebo ide o velmi rozsiahly materiál. V prípade, že Vás
táto téma oslovila uvítam Vaše ohlasy na caucau@gravirovanie.sk Urýchlite tým samotný preklad.

Hobby CNC stroje dokážu približne to isté ako profesionálne. Rozdiel je v tom, že je to na úrovni hobby a za hobby ceny. Podľa prevedenia sa môžu použit na počítačom riadené vŕtanie, frézovanie, gravírovanie, sústruženie alebo rezanie polystyrénu. Kvalita a úroveň stroja závisí len od šikovnosti a nápaditosti samotného konštruktéra. Produkty vyrobené na hobby CNC-strojoch môžu byť také isté ako na profi strojoch. Konštrukcia strojov pozostáva zo súčiastok, ktoré sa dajú zakúpiť prípadne vyrobyť. Samotná konštrukcia stroja si vyžaduje trpezlivost a kreativitu - práve takýmto kreatívnym ľudom je táto stránka určená.









K hobby CNC stroju sú potrebné tri základné veci :

• Hobby CNC stroj :-) samotné posuvy, obrábacie nástroje ako napr. fréza
• PC s nejakým operačným systémom (Windows XP sa odporúča), prístupný LPT (pre tlačiareň) port.
• Hobby CNC plánovací a riadiaci softvér, ( 2D alebo 3D )





Používanie:

- Pri testovaní stroja je potrebné vytvoriť obrázok alebo
kresbu, na toto slúžia programy ako je AutoCAD, Rhino 3D a pod. Pri kreslení
treba vziať do úvahy určité parametre stroja - rozmery, opracovávaný materiál, rýchlosti posunov, rýchlosť obrábacieho motora a pod.

- Stroju je potrebné zadať všetky tieto parametre. Preto sa súbor najprv uloží ako DXF alebo JPG a potom sa importuje prostredníctvom napr. Deskproto ktorý vytvorí tzv. G.kód. ktorý už dokážu spracovať CNC ovládacie programy.

- Ovládacie programy ako napr.: Mach2-3, K Cam4 a pod., urobia všetku ostatnú prácu.







3D-plánovanie (DXF)	Generovanie dráhy (Gerber)	Opracovanie (CNC ovladac)	Hotový výrobok



Toto je samozrejme jedna z najzložitejšich úloh. (3D obrábanie) Oveľa jednoduchšie je 2D gravírovanie, rezanie polystyrénu alebo 3D gravírovanie z fotografie. Keď si vytvoríme obraz v programe CorelDraw a premeníme ho na DXF tak napr. program Mach 2 alebo 3 urobí všetko ostatné.

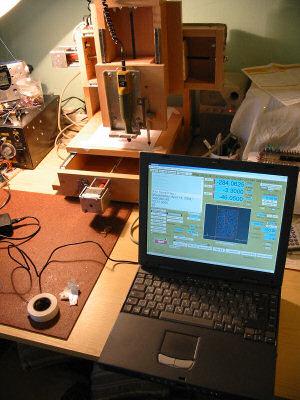

Toto je hlavná stránka Mach2

tu sa nastavujú všetky dôležité hodnoty (Mach2, Master5)

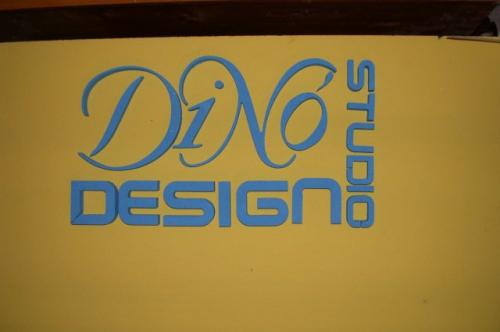

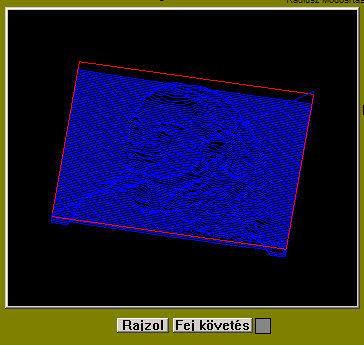

3D gravírovanie	Foto->gravírovanie do dreva	2D gravírovanie

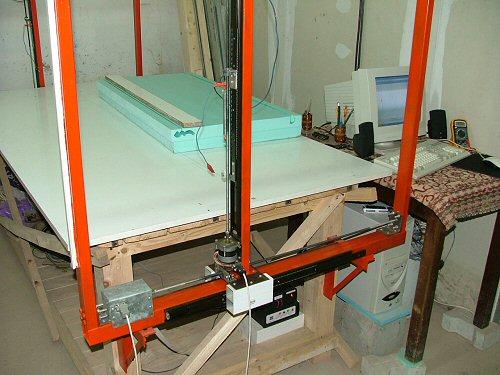

2D rezanie polystyrénu	Výsledok rezania polystyrénu





A Hobby CNC stroj



3D hobby CNC stroj sa musí pohybovať v troch smeroch (X, Y, Z) v týchto smeroch sa pohybuje obrábací motor. Tieto posuny sú realizované na nejakých kolajniciach prípadne ložiskách. Presnosť posunov ovplyvňuje samozrejme celkovú presnosť stroja ale zároveň sa musia pohybovať ľahko, bez odporu a zadrhávania. Posuny môžu byť poháňané napríklad závitovou tyčou, ozubeným remeňom a pod. Dbať treba na to aby sa minimalizovala možnosť prešmyknutia - to vedie tiež k nepresnostiam. Na pohon používame krokové motory - sú konštrukčne jednoduchšie a lacnejšie. Krokové motory su riadené elektrickými impulzmi a sú presné. Sú dobre nastavitelné a pomocou  ovládacej elektroniky riadia jednotlivé posuny s vysokou presnosťou, pretože jeden krok zodpovedá len stovkám milimetrov. Samozrejme o kolko bude presnejší o toľko bude aj pomalší.







CNC riadiaci program na PC riadi náš hobby CNC stroj, cez LPT port. Táto elektronika spracúváva pokyny z PC a posiela ich motorom. Stanovuje krokovanie, prúd, sledovanie koncových spínačov a pod. Všetky komponety musia byť zladené - mechanika, motory, elektronika, rozmery posuny jednotlivé napätia, krokovanie, rýchlosti, komunikácia medzi strojom a počítačom - tomu všetkému sa budem venovať na ďalších stranách.

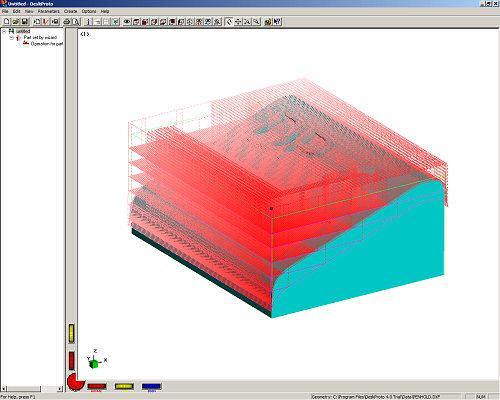

Program Deskproto





Na tejto stránke budem odpovedať na všetky prípadné otázky na ktoré budem vediet odpovedať.

Preto Vás prosím, keď sa vyskytne problém prečítajte si dôkladne túto stránku.



Želám veľa úspechov a výdrž každému, kto sa do toho pustí.
