H2 Ovladač E2 - doplnok

(Signálny generátor k modelárskym programom)





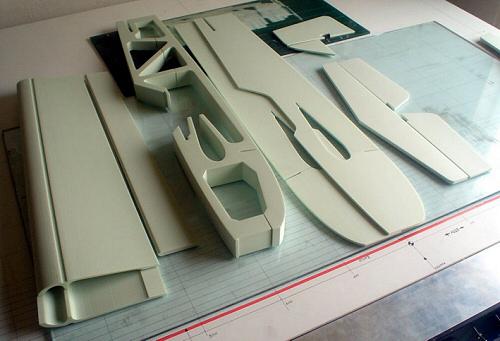

Tento doplnok umožňuje použitie H2 ovladača na programy určené pre výrobu leteckých modelov. Tieto programy nemajú vnútorný signálny generátor ako Mach. Toto je nevyhnutné pre plynulý chod motorov. Toto je úlohou E2 doplnku, ktorý je možné nastaviť  v závislosti od motora a softvéru. Vyvinutý bol predovšetkým pre softvér JEDICUT, ktorý je zdarma na stiahnutie TU.

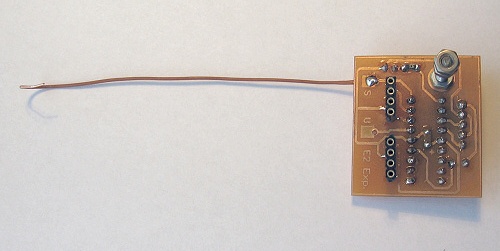

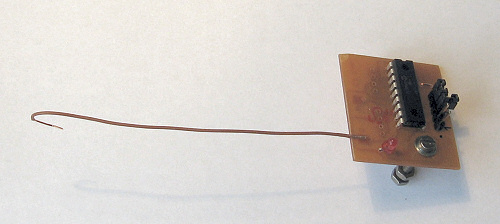

Základom generátora je PIC16F628A. Zapojenie sa pripája na rozširovací port H2-ky a na vstup č. 2. Cez tento vstup posiela generovaný signál. Mikroovladač sa nastavuje pomocou jumperov na požadovanú frekvenciu. LED-ka signalizuje práve nastavenú frekvenciu.

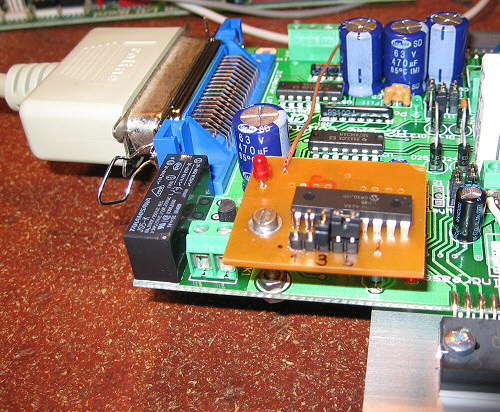

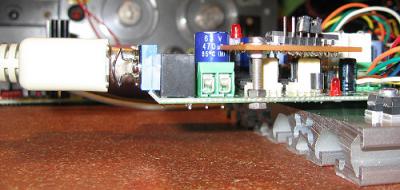

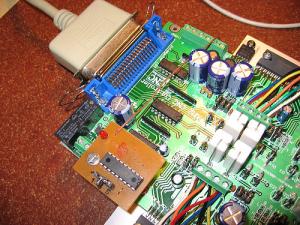

E2 sa pripája na S1 a S2 výstup H2 ovladača

Frekvenčná tabuľka:







Po premiestnení jumperov je potrebné znova spustiť  ovladač !









Použiť je možné aj iné softvéry: JediCut (free), GMFC (platené), CeNeCe (platené).







H2 ovladač a dôležité nastavenia k JediCut verzia V2.1.9:

• Prúd prídržný musí byť vypnutý - Jumper na Full pozíciu.
• Doporučená frekvencia 8kHz - a nastavenie 1/2 krokového režimu.

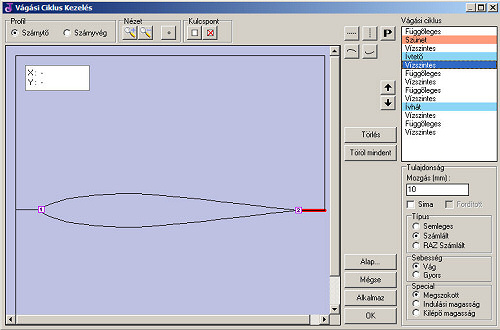

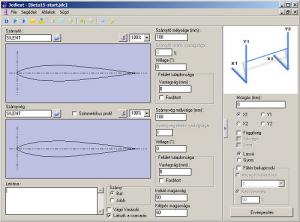

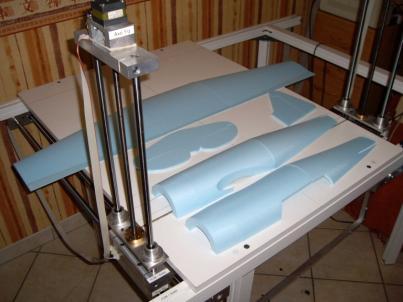

JediCut	JediCut - tvorba dráhy rezania

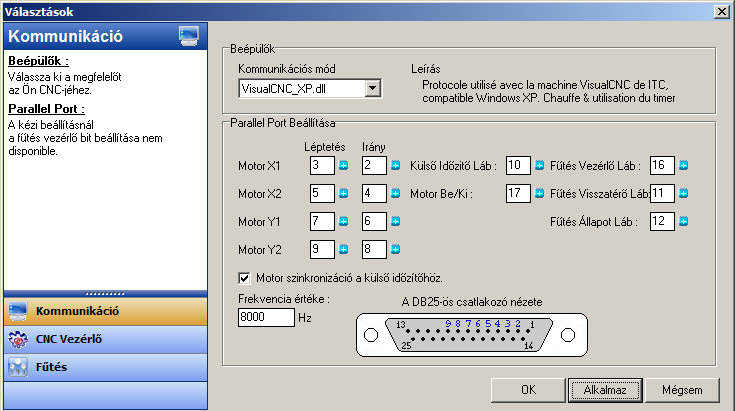

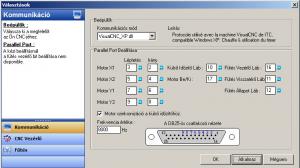

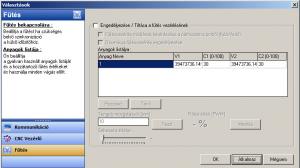

JediCut - H2 CNC ovladač (8kHz) nastavenia	Zohrievanie drôtu manuálne







Dokumentácia:
