Mechanika 19

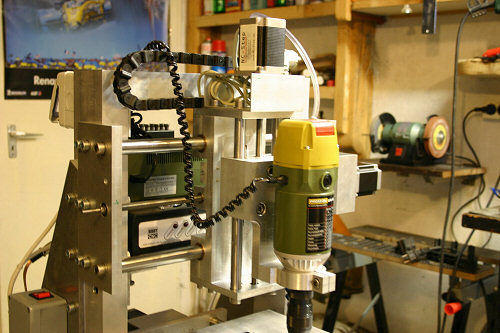

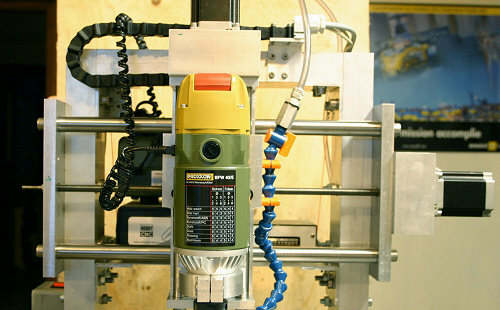

Konštrukcia z ľahkých kovov Hobby CNC

Konštruktér: Makra Zoltán



Image Konštrukcia : Hliníková zliatina (AlMgSi4) 4mm , skrutkované
diely.

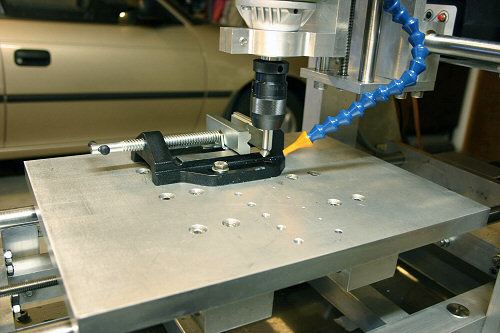

Pracovná plocha : X400*Y300*Z160 mm.

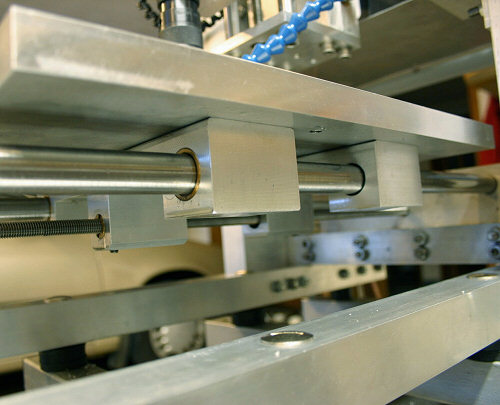

Lineárne vedenia : SKF ocelové tyče, priemer 20mm, msz. puzdrá.

Motory : Thomson Airpax H56S766001.

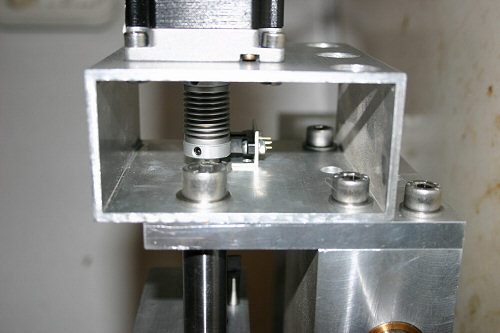

Pohon : M10 nerezová tyč - membránová spojka.

Presnosť : pri 100mm posune  +-0.01mm,

Váha : 95kg.

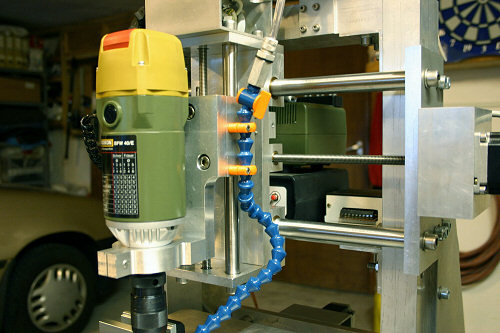

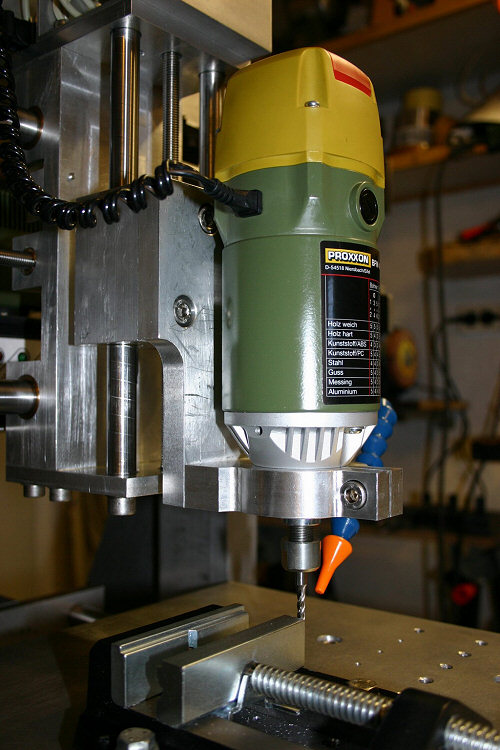

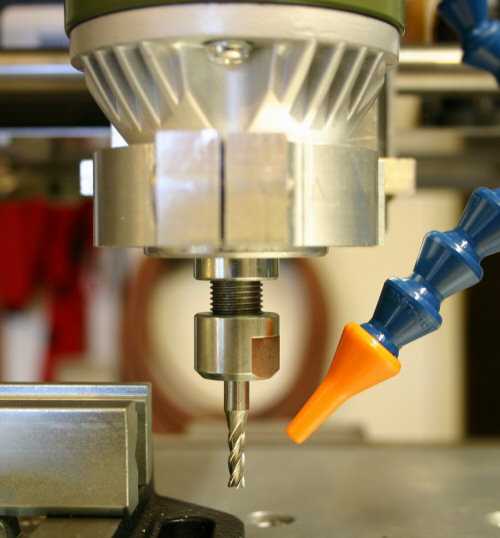

Obrábací motor : Proxxon BWF40 - otáčky 900-6000 1/min,.

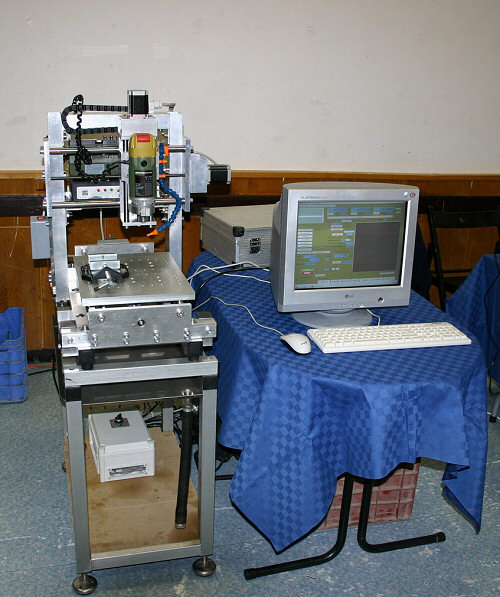

Na výstave:
