Mechanika 24
Profi 3D CNC
Konštruktér: Csattos Péter

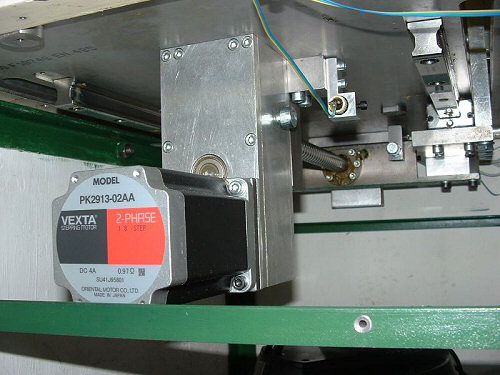

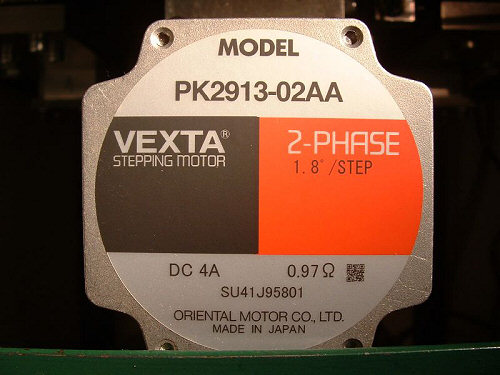

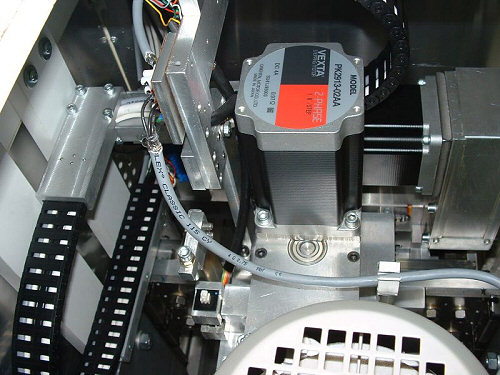

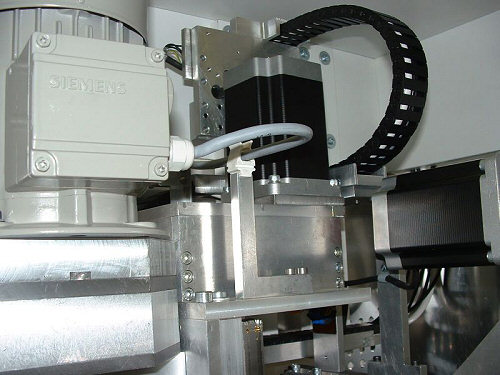

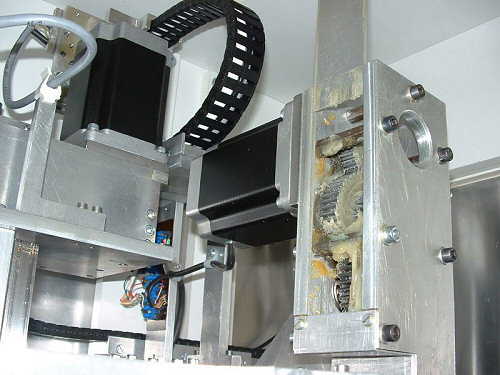

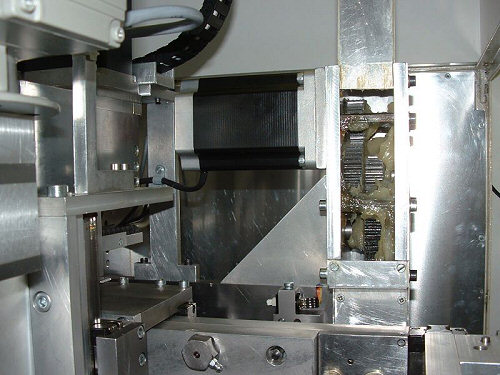

Posun: X = 200mm; Y=300mm; Z= 2x100mm Motory: Krokové-- 2fázové unipolárne 4Amper/ fáza

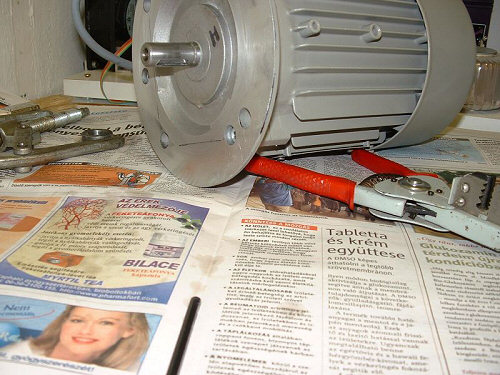

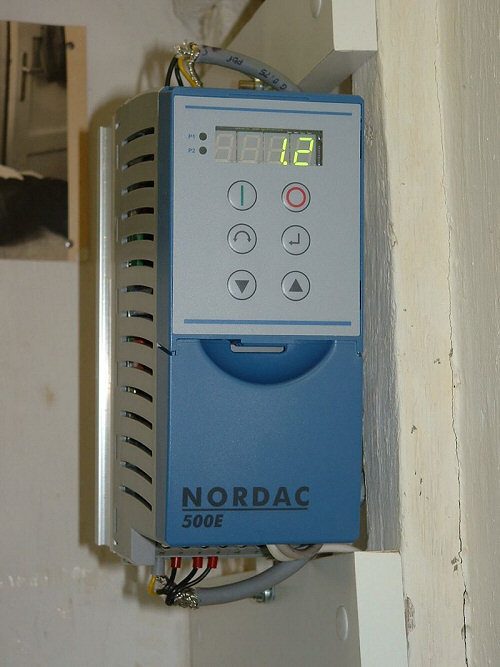

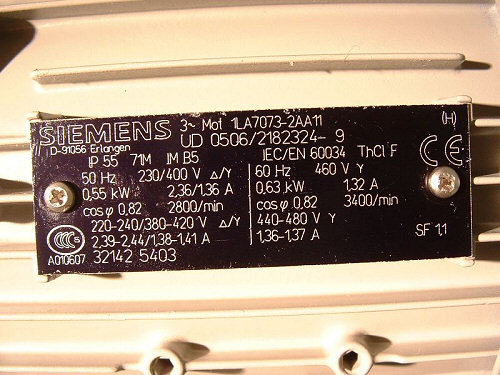

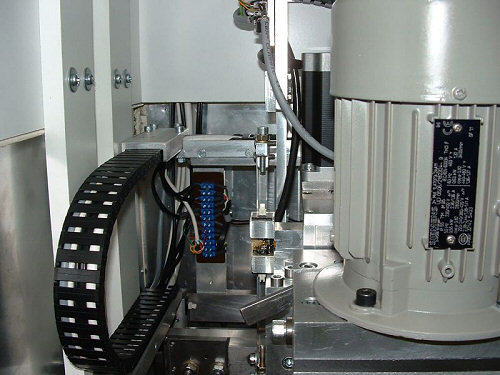

Obr. motor: 3 fázisú 3000 ot/minp; 550watt / 380 volt / s regulácia otáčok: Frekvenčný menič.

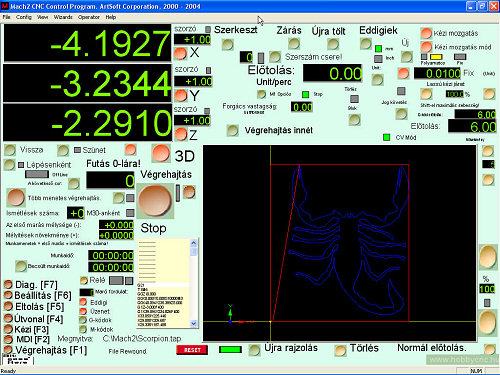

Ovládač: Profi1 V4.1B

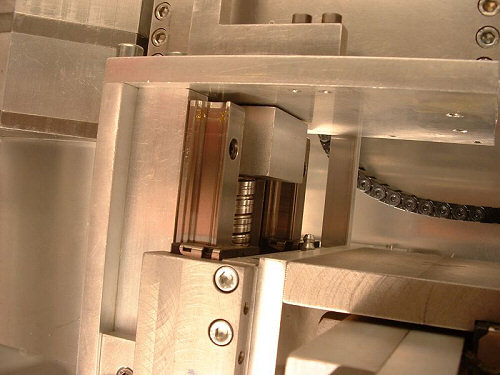

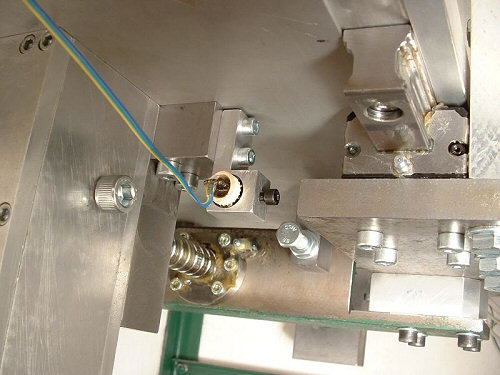

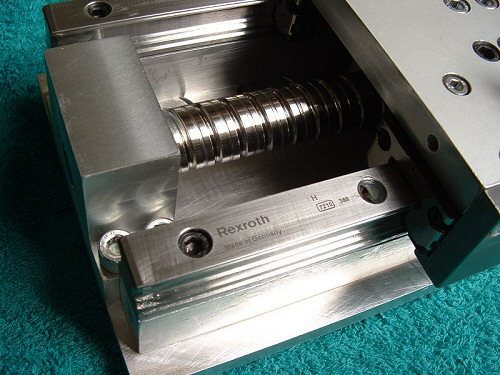

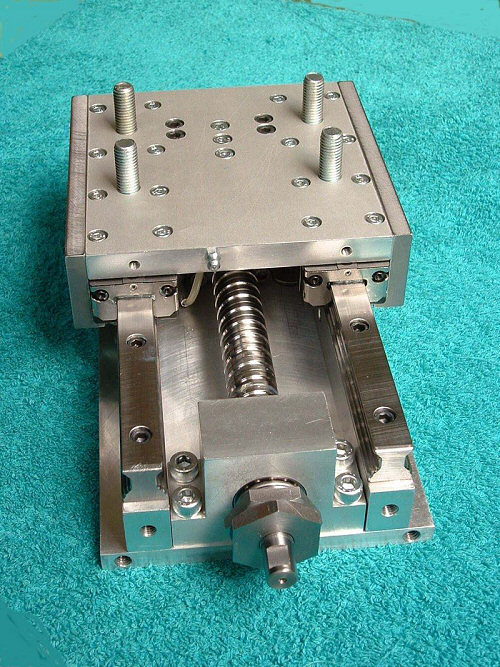

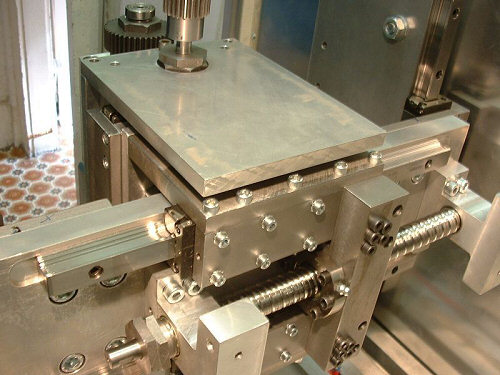

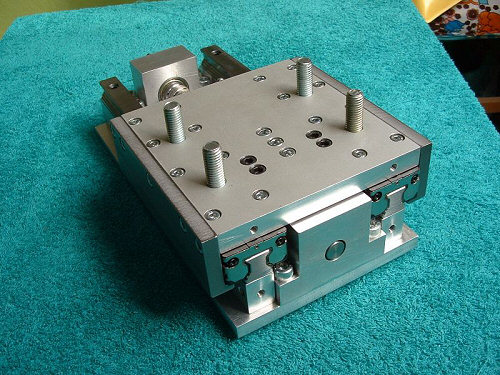

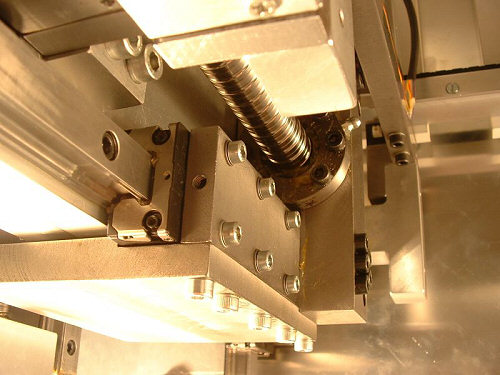

Mechanika: Guličkové skrutky priemer 25 mm Guličkové domčeky a koľajnice precízne a nastaviteľné.

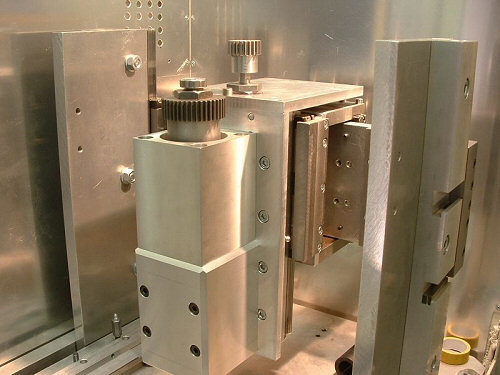

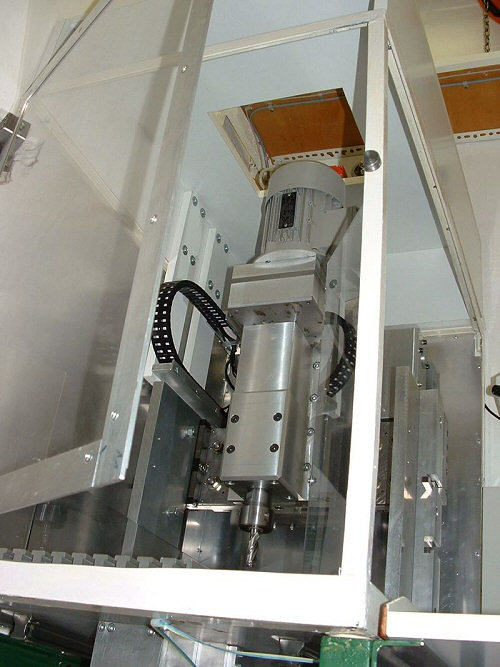

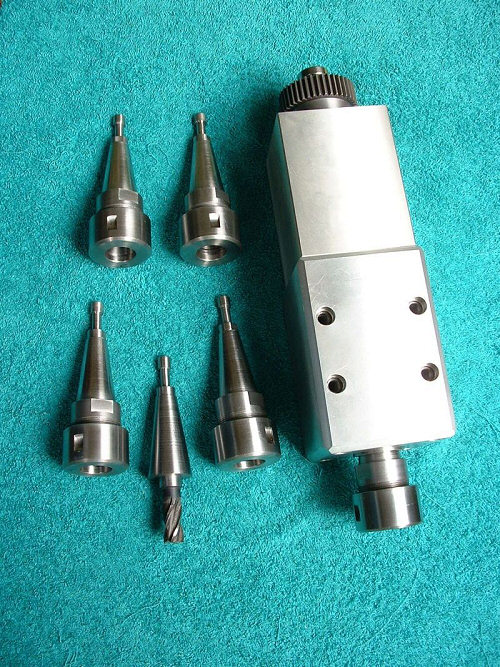

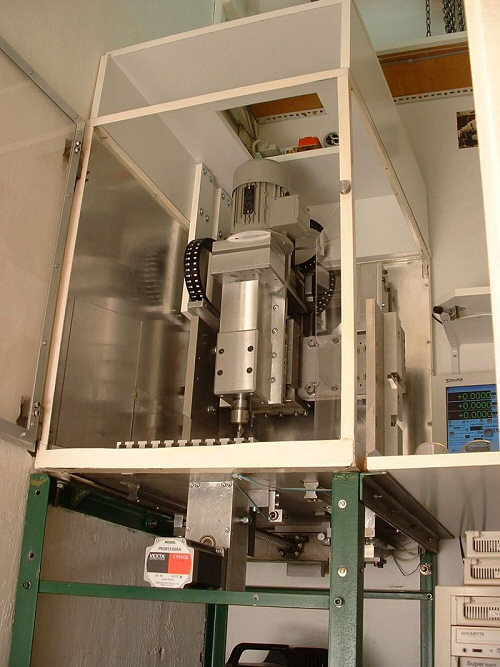

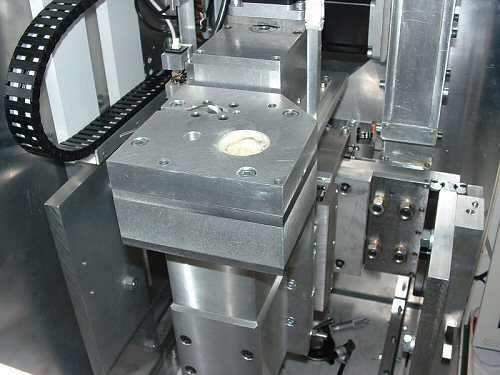

Konštrukcia je zabudovaná do krabice aby sa piliny nerozletovali. Tie sú vysávané výkonným vysávačom, ktorý je umiestnený pod pracovným stolom. Klieštiny sú riešené tak, aby bolo možné v budúcnosti riešiť uchopenie nástroja priamo z riadiaceho programu. Ku stroju patrí aj vysokootáčková hlavica na gravírovanie.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
