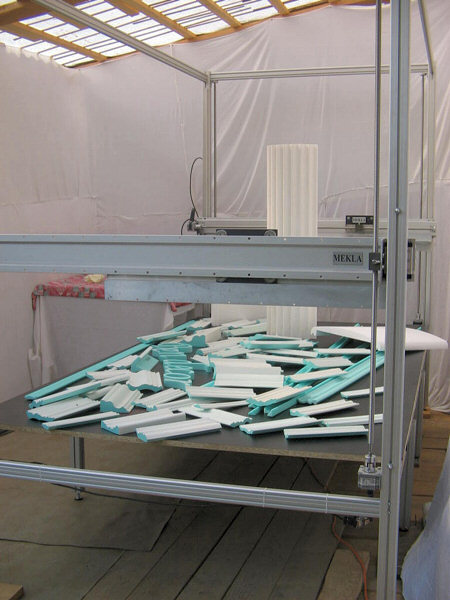

2D + 2D rezanie polystyrénu pomocou Mach3 CNC


Podpora témy: pán  Kalmus !

Myslím, že nie je potrebné hovoriť o tom, že týmto systémom sa otvárajú úplne nové možnosti pri rôznych činnostiach ako napríklad modelárstvo, reklama a pod. Rozdiel je v tom, že pohyb dvoch a dvoch osí sa programuje samostatne.  A tým je aj rozdiel v generovaní G-kódu oproti klasickej metóde. Na takéto programovanie existujú rôzne programy ale väčšinou sú veľmi drahé. A často kvalita rezania nezodpovedá cene. Pri rezaní polystyrénu je veľmi dôležité aby nedochádzalo k nepravideľnému chodu, pretože káždá nepresnosť je viditeľná na výrobku.

Našim cieľom bolo aby sme to dokázali urobiť pomocou Mach 3 a tak využili jeho výborné vlastnosti.

Keďže softver je chopný riadiť 6 osí je táto úloha uskutočniteľná. problém je, že Mach bol vyvinutý na riadenie frézok a sústruhov.
Preto nie je možné importovať súbory s 3D programov, ale je potrebné použiť nejaký iný.

Riešenie spočíva z troch krokov.:

1. Konfigurácia hrdvéru.
2. Prispôsobenie Machu na  2D+2D aplikáciu,
3. Vytvorenie G-kódu a kresby, ktorú Mach dokáže spracovať.



1. Hardver:

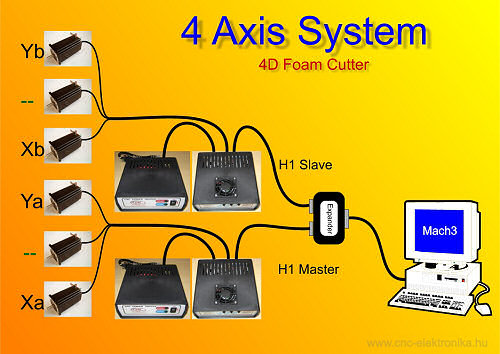

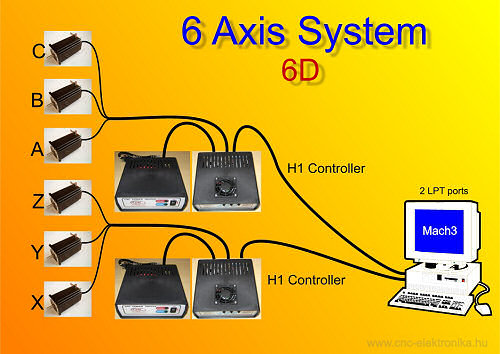

H1 ovládač je stavaný na tri osi, preto sú potrebné dva. Zostávajúce dve osi je možné použiť na iné funkcie alebo ich pripojiť k existujúcim a tak dosiahnuť vôčší výkon. V závislosti od toho koľko LPT portov máme, su možné nasledovné zapojenia:

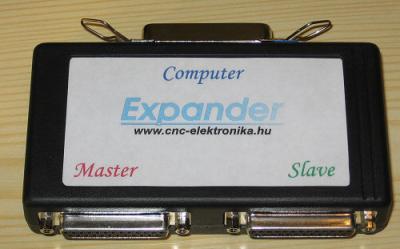

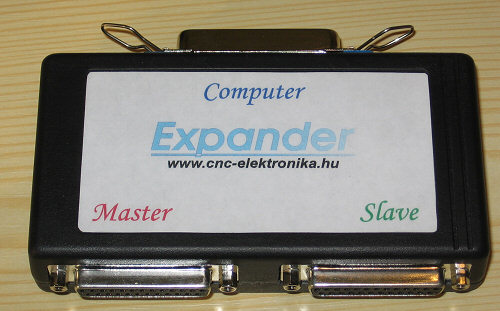

1. Dva LPT porty 2. Jeden LPT port pomocou Expandera



O oboch možnostiach viac tu: H1 Expander




2. Mach3 - nastavenia:

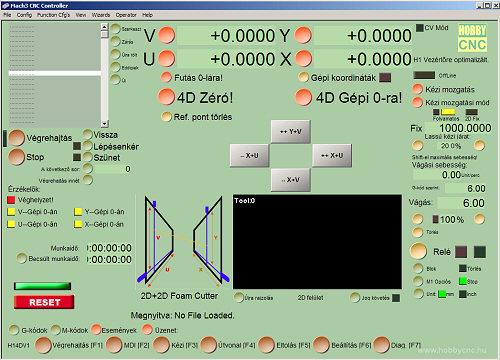

2D + 2D Mach3 obrazovka pre rezanie polystyrénu


Pán Magi vyvinul túto obrazovku za podpory Art of CNC Inc.-
Obrazovka funguje iba pri verzii Mach3 V R2.0.005 a vyšie a pri H1 ovládači.

Tu si je možné stiahnuť obrazovky 4D: 4DFoam.exe



Terajšie funkcie a možnosti:

-  2D+2D ovládanie pomocou  OneCNC 2000 Wire EDM G-kód je kompatibilný!
-  Nezávislé 4 osi  JOG 4 - ručný posun:

++X = šípka pravá,
--X = ľavá šípka,
++Y = šípka hore,
--Y = šípka dole,
++U = Page Down,
--U = Delete,
++V = Home,
--V = End,

Shift-rýchly posun.

+XU = num.3
-XU = num.1
+YV = num.5
-YV = num.2

- ostatné funkcie fungujú podobne ako pri bežnom Machu.



Inštalácia:

Po inštalácii do adresára Mach a po rozbalení je ho možné spustiť zo základnej obrazovky za pomoci  Current profile vybrať  4DFoam.

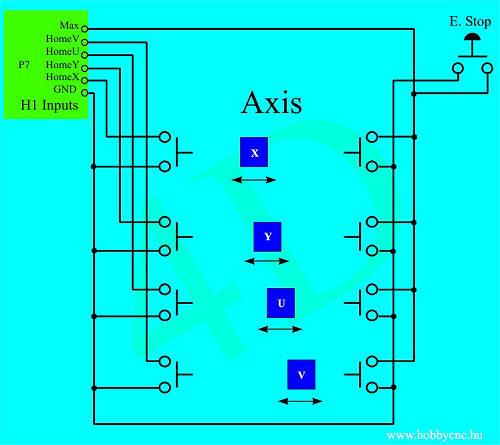

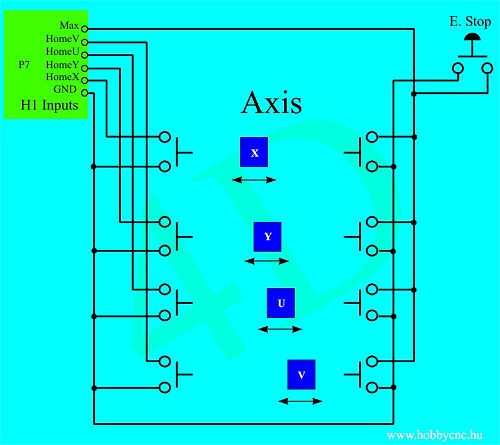

Koncové spínače a refernčné body:




Dôležitý je výber spínačov, pretože by mali zniesť malý
posun potrebný na zastavenie. Na ľavo sú referenčné spínače a zároveň sú
to aj konc. spínače na pravej strane sú koncové spínače pričom je možné
sem zapojiť aj spínač núdzového zastavenia.



3. G-kód a jeho vytvorenie:

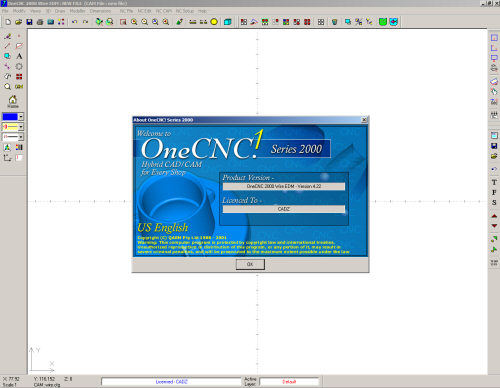

Vhodný softvér na vytvorenie G-kódu je "OneCNC 2000 Wire EDM"


Softvér s dvomi módmi obsluhuje vytvorené tvary:  Non Restriction a Restriction mód - čo sú to?!

Non Restriction mód:
Súvislí prechod po dráhe. Pri rezačkách polystyrénu je tento mód výhodný,
pretože zastavenie by znamenalo nahrievanie materiálu a jeho deformáciu.

Restriction mód:
Príkladom je rezanie takéhoto tvaru - na jednej strane obdľžnik a na druhej ovál.

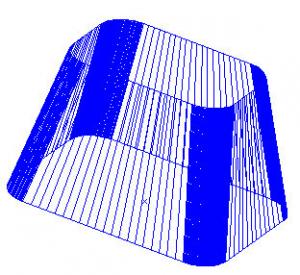

Non Restriction mód Restriction mód



Non Restriction mód:

OneCNC 2000 Wire EDM je schopný spracovať nasledovné CAD súbory:

.cad formát

Impor:

.dgn
.dxf
.igs
VDA-FS
STEP

Aj samotný program je schopný vytvoriť 3D grafiku.

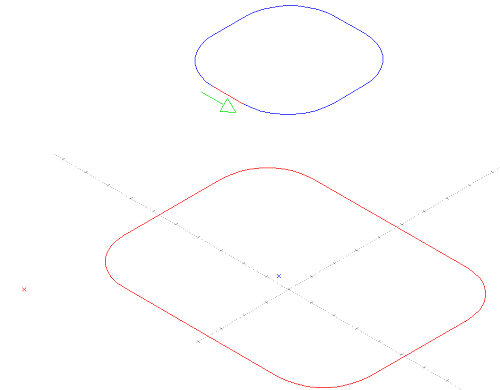

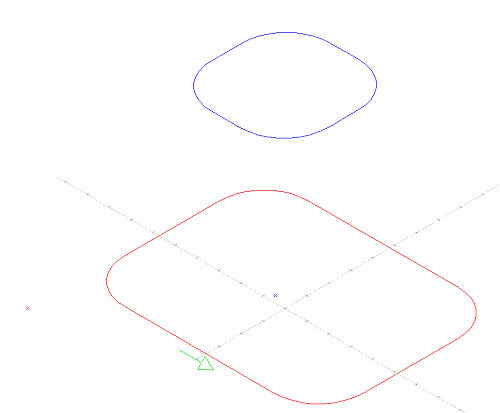

Pri plánovaní a kreslení treba nakresliť dva rezané tvary a umiestniť ich od seba na potrebnú vzdialenosť.

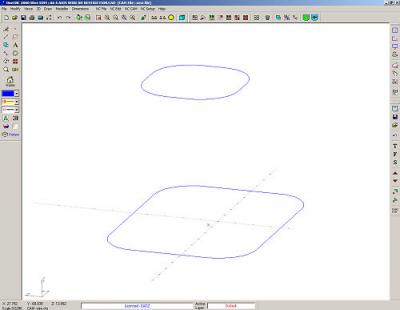

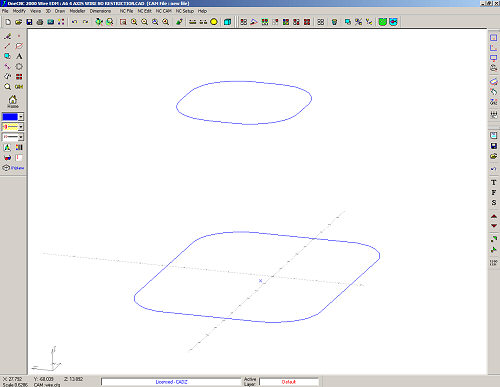

Import rezaných dráh.

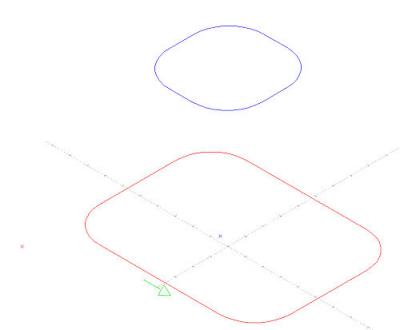

Jedna je umiestnená na  Z=0 a druhá v smere  +Z . Na príklade je  Z=80mm-.

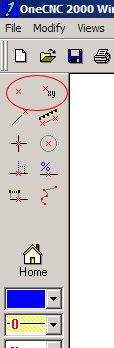

Na začatie rezania je potrebné definovať bod kde sa rezanie začne. Na určenie bodu použijeme grafický editor.


----->


----->

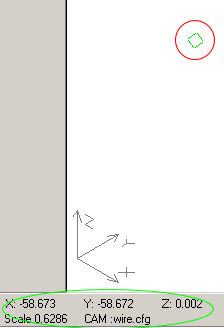

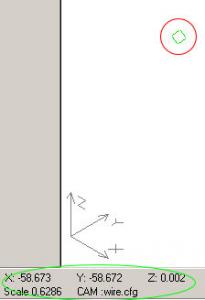

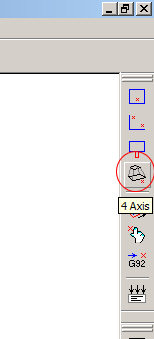

Po kliknutí na ikonu je bod možné umiestniť myšou alebo zadaním koordinátov.

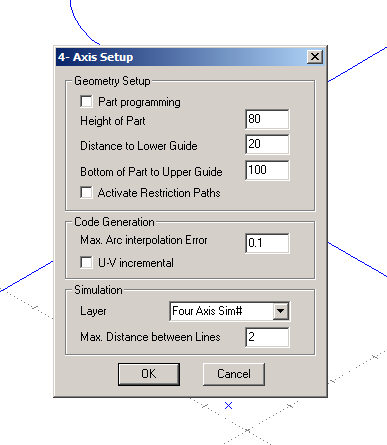

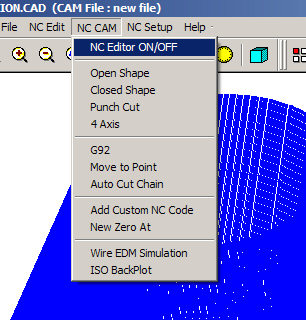

Potom je potrebné otvoriť 4D menu a zadať parametre pre správne vytvorenie G-kódu.



Part programing - bez fajky!
Keďže materiál sa nenachádza priamo pri osi je potrebné zadať aj túto vzdialenosť.

Height of Part = vzdialenosť medzi dvomi dráhami.

Distance to Lower Guide = Vzdialenosť materiálu od osi.

Botton of Part to Upper Guide = Vzdialenosť od  Z=0 po druhú stranu.

Activate Restriction Path - bez fajky = týmto sa mení mód.

Max. Arc interpolation Error = chyba interpolácie v mm-.

U-V incremental - bez fajky

Layer = Four Axis Sim#  (neviem, čo to je ale takto to ide)!

Max. Distance between Line = G-kód hustota krokovania

Po zadaní "OK" sa objaví zopár okien:




(krok po kroku zadať dáta rezania)



(start bod aktív)

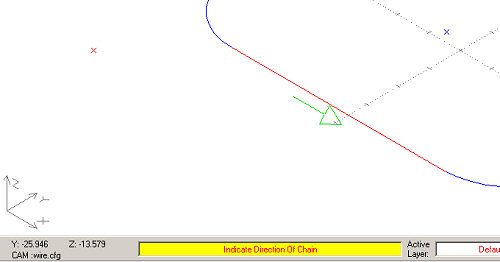

(začiatok a smer)



(uzavretie dráhy)
Pomocou F3 môžeme uzavrieť dráhy.

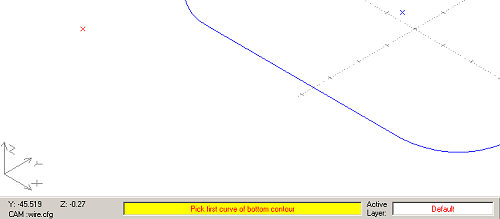

(spodná dráha definovaná)



(vrchná)



(vrchná časť)



(uzavretie dráhy hore)

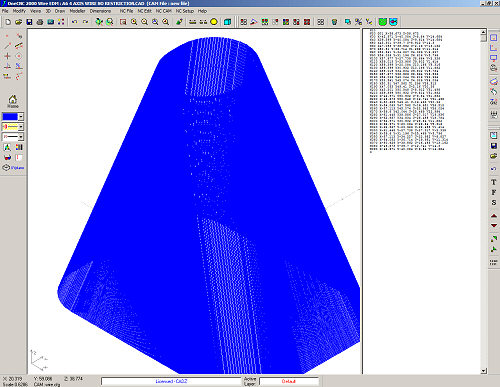

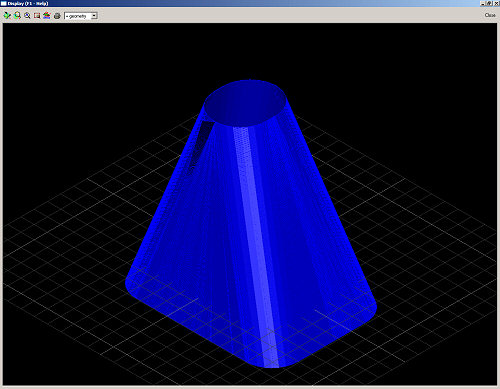

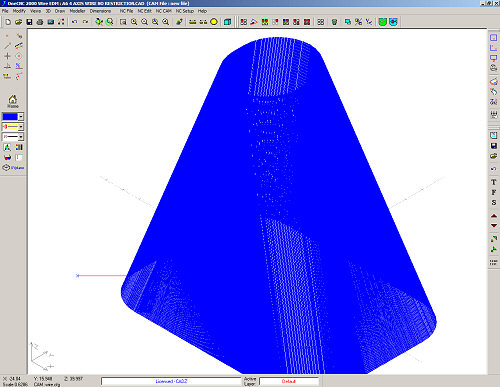

Po zavretí program vykreslí dráhu!

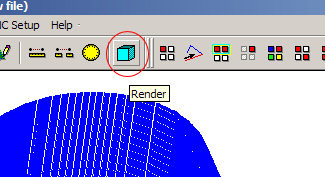

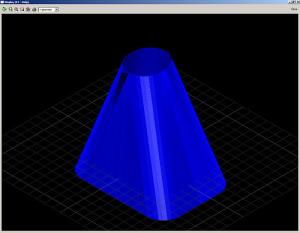

Po kliknutí môžete dráhy točiť a pozerať/kontrolovať.

Keď je všetko v poriadku, ideme na generovanie G-kódu.


----->

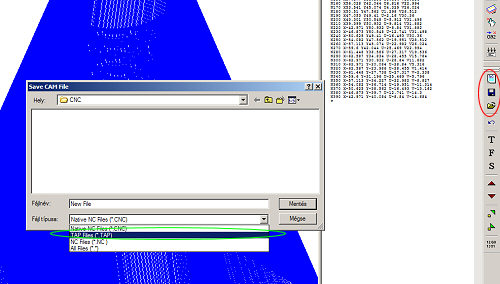

Potom ho uložíme ako súbor .tap !


Potom nasleduje import do Machu. Obraz sa nám nezobrazí. Hodnoty pre rýchlosť a riadenie relé niesú súčasťou G-kódu preto ich treba zadať.
