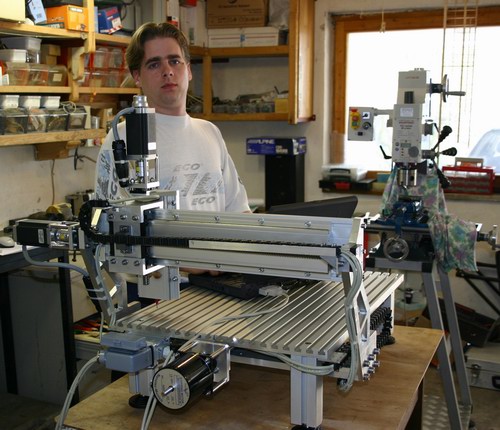

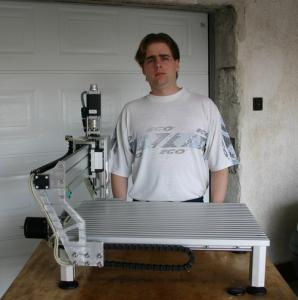

Mechanika 25


Profi 3D CNC, 3D modelovanie

Konštruktér: Makra Zoltán



Systém: 3 osy

Pohyb: Lineárne vedenia

Rozmer stola: 700x500

Pracovná plocha : 500x400x120

Hmotnosť : 88kg

Predpokladaná presnosť: +-0.01mm

Presnosť posunu: 0.0125mm pri polkroku, 0.025mm pri celom kroku

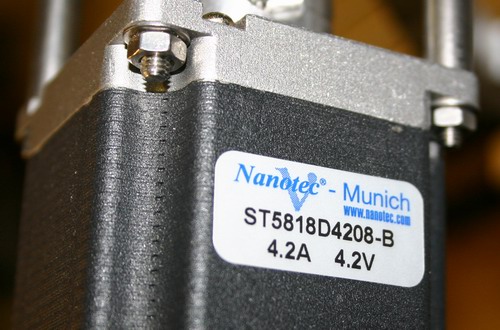

Motory: Nanotech GMBH , X motor 3V 4A 4Nm, YZ motor 4.2V 4.2A 2.6Nm, spojky Rotex .

Riadenie: MAGI PROFI1 PCB V4.1, firmware V5.1.1

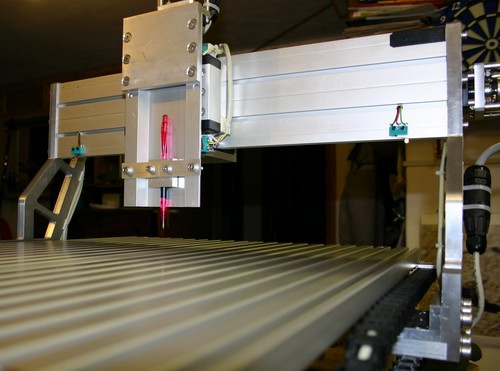

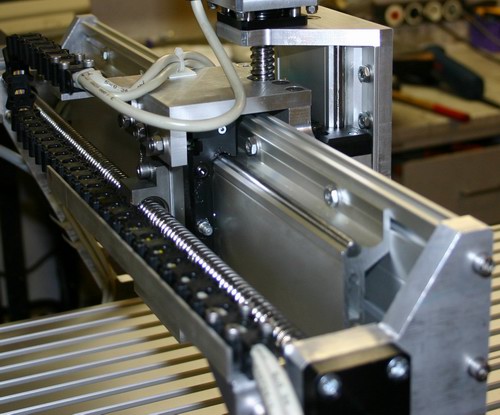

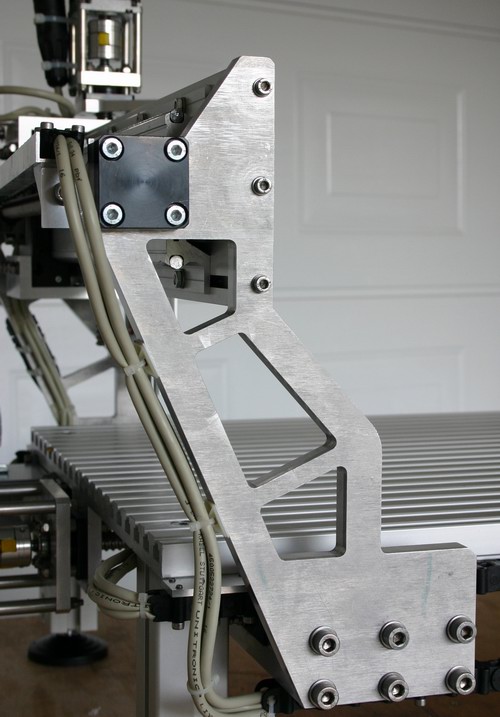

Os X je riešená pilierom

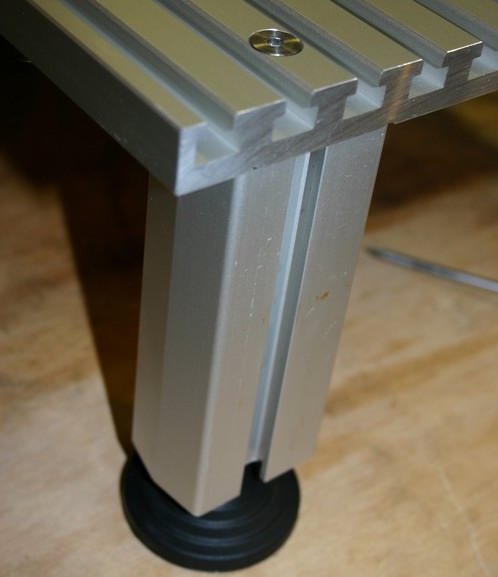

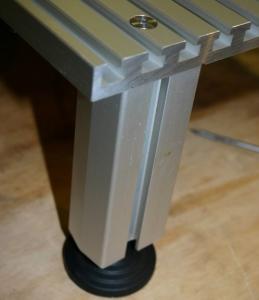

Nohy stola sú gumené aby tlmili otrasy

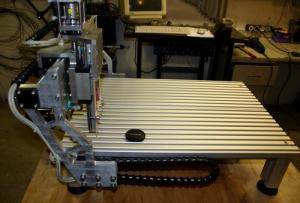

Stôl je pevný

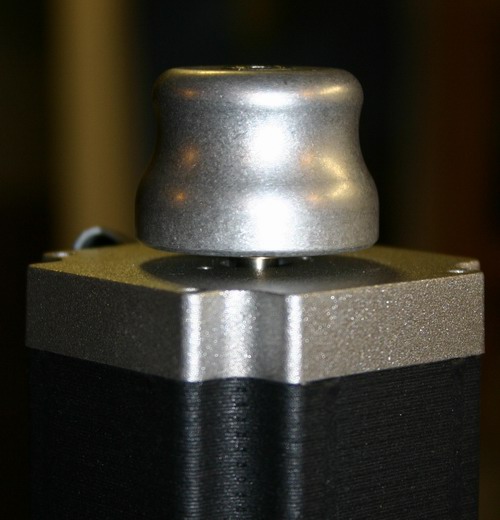

S týmito motormy sa dosiahol lepší moment a rýchlosť
 PROFI1 PCB4.1

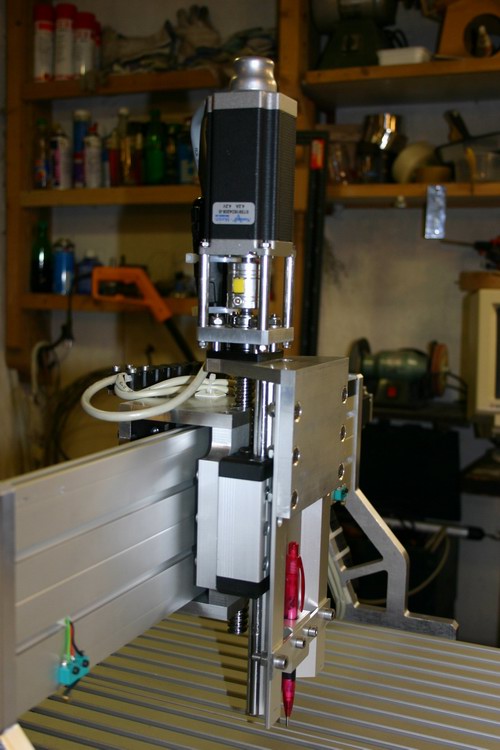

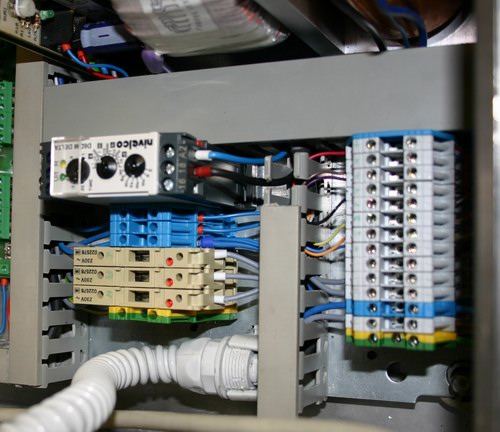

Nástavec na ručné nastavenie výšky nad materiálom Poistky

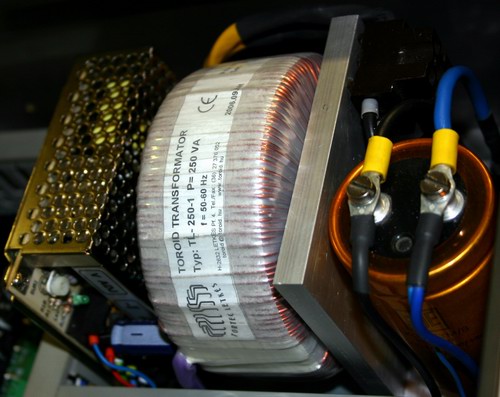

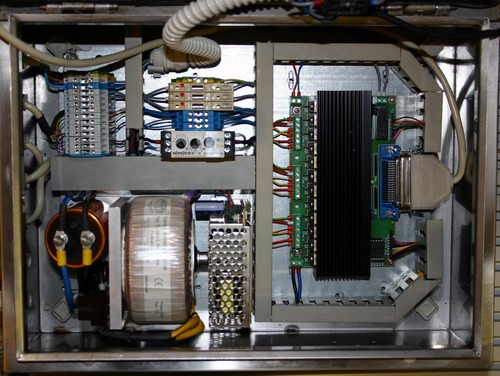

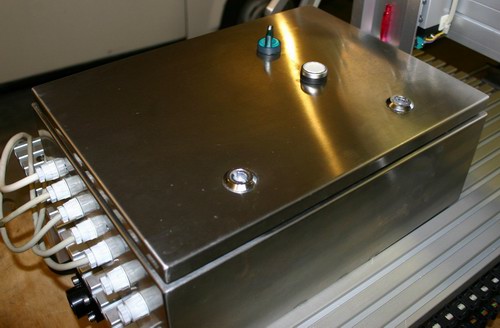

Skrinka ovládača Zdroj napätia

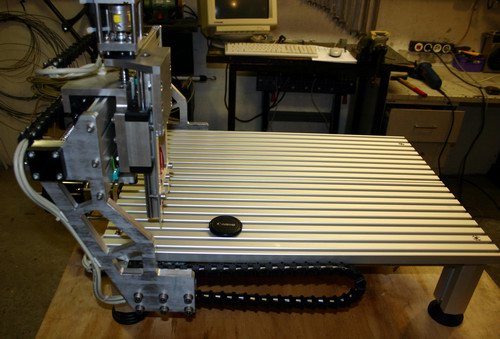

Pracovná plocha

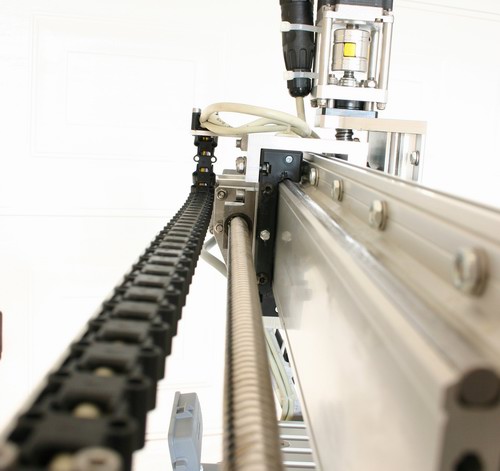

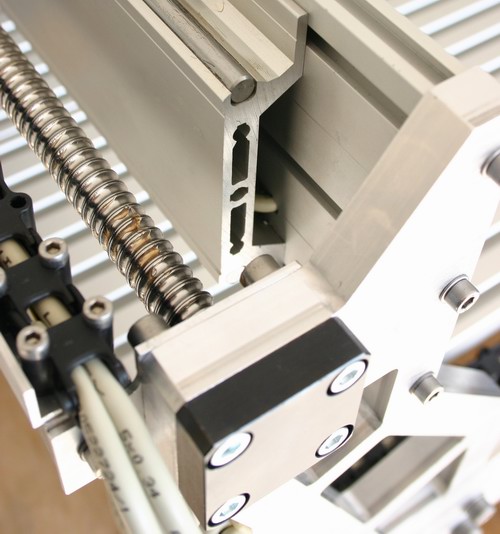

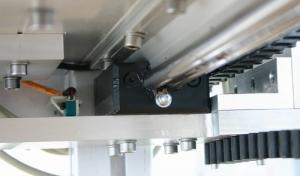

Os Y

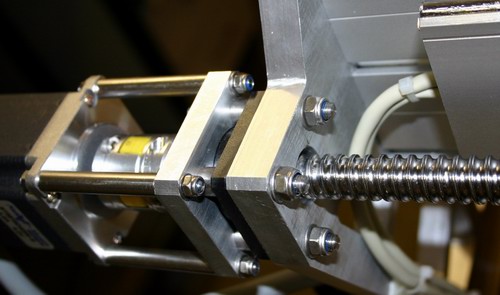

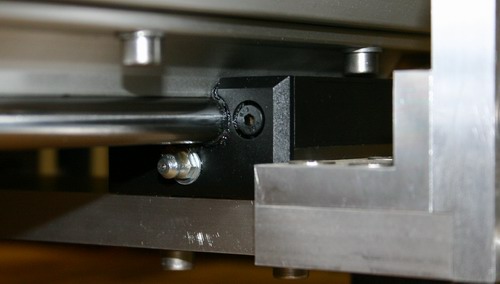

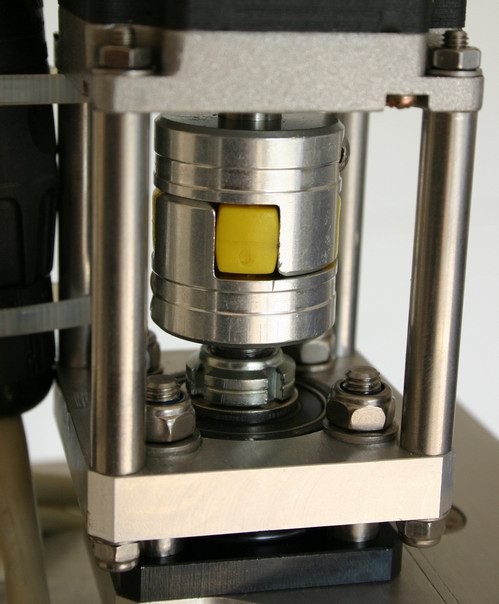

Spojka

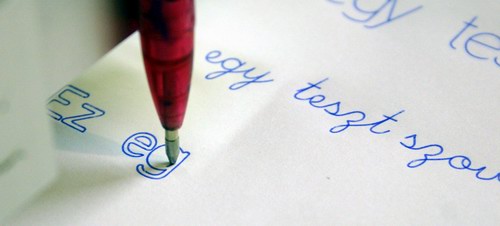

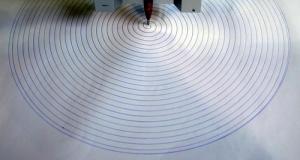

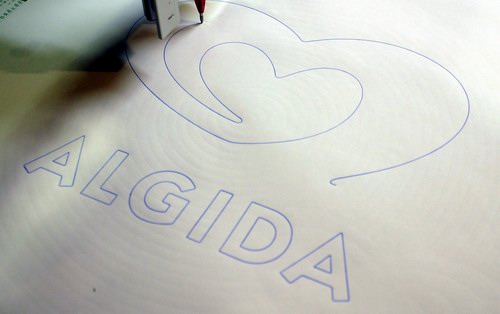

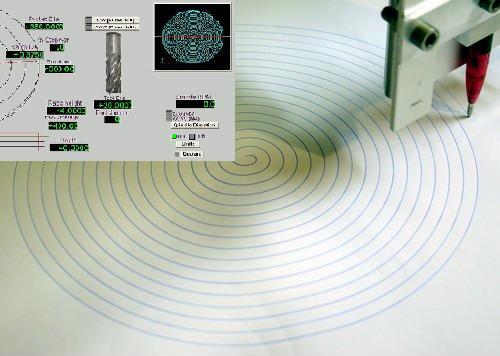

Testy merania / nastavenia

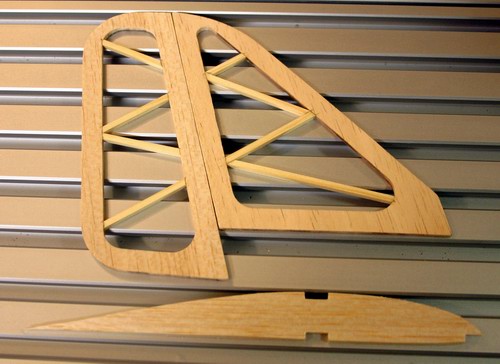

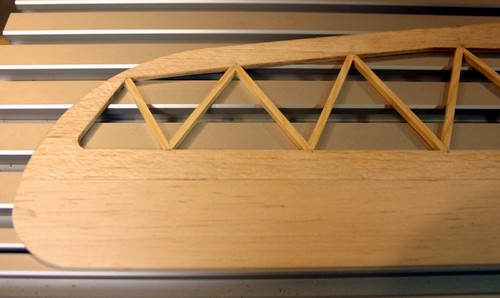

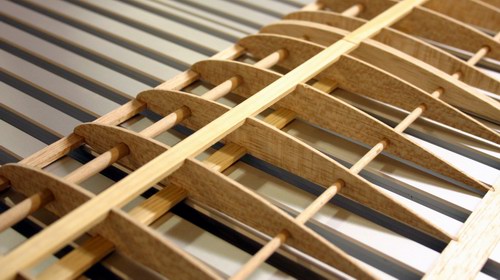

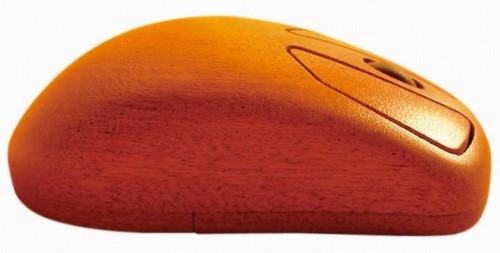

RC model / 3D modelovanie
