Úlohou hlavnej karty je vytvoriť spojenie medzi PC a riadením jednotlivých osí. Ako aj obsluha  I/O portov. Táto karta nie je určená pre H1, ale pre iné ovládače, ktoré ovládajú jednotlivé osi. To môže byť
napríklad Profi2A , ale aj iné, sériovo vyrábané ovladače. Je možné pripojiť aj servo ovladače.

Profi2B umožňuje riadiť 4 osi, ale zároveň môže riadiť aj prídavné zariadenia ako je chladenie, mazanie, odsávanie, 3D scaner a pod. No a samozrejme aj vstupy, ktoré môžu slúžiť ako koncové spínače alebo
tlačítko núdzového zastavenia a pod.

I/O karta neinvertuje TTL znaky, preto je možné aj kombinované riadenie - krokový motor - servo.

Technické dáta:

- 8 bitový, zosilnený , Schmitt-trigger a delený Step/Dir TTL výstup.
- 5 ks vstupov.
- 4 ks nezávislé reléové výstupy (max. 230V, 2A ).
- Úplná LED signalizácia I/O portu.
- 230V- filter.
- Ochrana pred skratom zdroja (napätie ovladača).
- Centronics LPT - pripojene.
- Digitálny zdroj (5V, max 1A),
- napätie mostíka(11V, max 500mA).

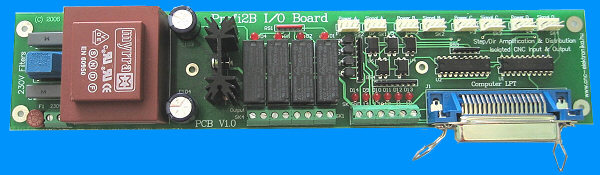

Mechanické prevedenie:

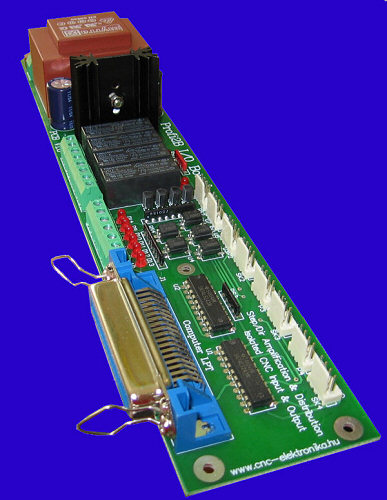

Rozmery karty sú: 275mm x 55mm. Obojstranný plošný spoj - čiastočne SMD.

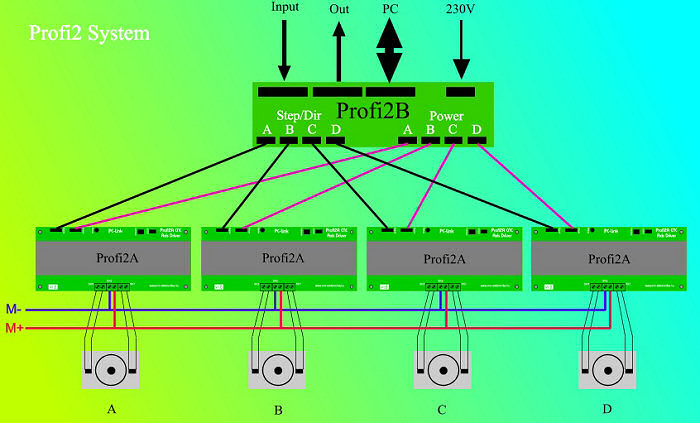

(Na obrázku je príklad umistnenie a uchytenie hlavnej dosky a 4 ks ovladačov Profi 2A.)



Elektronické prevedenie:

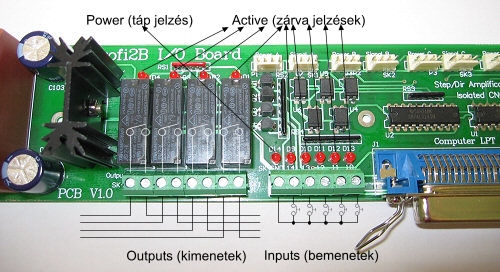

Na spodnej časti karty sú pripojky.



Výstupy sú riadené relé-spínačmi a ich zaťaženie môže byť 230V a 2A.

Zapojenie vstupov je znázornené na obrázku. Je tu možné použiť akékoľvek mechanické tlačítko.



Na vrchu karty sú výstupy pre riadenie jednotlivých osí - teda pripojenie ovladačov.

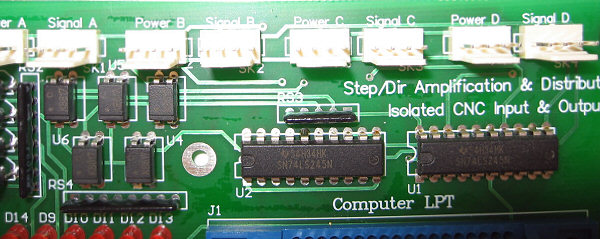

(prípojky ovladačov)

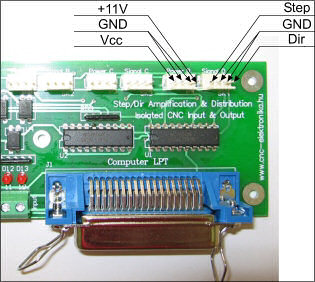

(Power a Signal prípojky)



Tieto prípojky sú  TTL s maximálnym zaťažením 20mA ! Prípojky je možné použiť aj na iné účely. Pripojenie bolo naplánované na CD-ROM audio kábel s PC.

(Signál a Power kábel)

Takéto tienené káble sú doporučené.

Doporučený prierez ostatných prípojok je  0.5mm².

Pozor!
Na niektorých čatiach dosky je nebezpečné napätie 230V.

Preto je potrebné mechanické zabezpečenie - vstavanie do skrinky.

Softverová inštalácia:

(Hlavná karta  + jednotlivé ovladače)

Všetky vstupy a výstupy je možné otestovať a nastaviť pomocou Machu.

(Mach3 Diagnostika)

S ohľadom na to, že digitálne výstupy pracujú s TTL signálmy,
je možné s nimi riadiť aj iné veci ako sú osi. Napríklad otáčky obrábacieho
motora pomocou PWM, samozrejme to si vyžaduje pomocné obvody.

(TTL-výstup)

PC  konfigurácia:

Nastavenie portov je podobné ako pri H1 a treba ho urobiť v
Machu v okne port and pins. Tieto nastavenia sú v nasledujúcej tabuľke:

I/O funkcia:	Označenie  výstupu :	LPT / pin:
A Ovladač	Signal A/Step	9
	Signal A/Dir	8
B Ovladač	Signal B/Step	7
	Signal B/Dir	6
C Ovladač	Signal C/Step	5
	Signal C/Dir	4
D Ovladač	Signal D/Step	3
	Signal D/Dir	2
Vstupy	GND	-
	SK14	10
	SK13	11
	SK12	12
	SK11	13
	SK10	15
Výstupy (relé)	SK4	14
	SK3	16
	SK2	17
	SK1	1

(CNC Nastavenie bitov)

Príklad zapojenia koncových spínačov pri 3D mechanike.

(3D- konc. spínače)

Samozrejme okrem samotného zapojenia je potrebné urobiť príslušné nastavenia v Machu. Pri 3D mechanike je možné jeden výstup použiť na iné účely, napríklad aj na 3D scaner.

(CNC riadenie na profesionálnej úrovni)



(Profi2B-optimalizovaná pracovná plocha)
