Mechanika 02
Hobby CNC mechanika + elektronika.

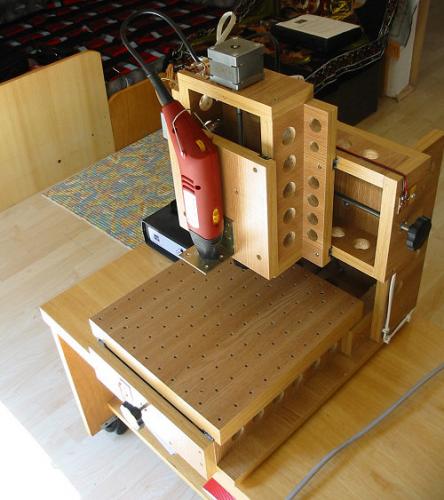

Na začiatku ma prekvapila bukasová konštrukcia, ale musím
povedať, že má svoje výhody. Napríklad dostatočná váha dáva stroju pevnosť, neprenáša otrasy a pod. Už 15 rokov pracujem na profi stroji a môžem prehlásiť, že výsledky sú porovnatelné.
povedať, že má svoje výhody. Napríklad dostatočná váha dáva stroju pevnosť, neprenáša otrasy a pod. Už 15 rokov pracujem na profi stroji a môžem prehlásiť, že výsledky sú porovnatelné.
Dáta stroja:
- Presnosť: 0.0104mm/Step (NDR motor) alebo 0.003125mm/Step (japonský motor)
- Pracovná plocha: X=300mm; Y=280mm; Z=100mm
- Max. rýchlosť posunov: ~550 mm/min. (NDR); ~900mm/min. (Japonské motory)
- Váha: ~20 kg
- Motory: (NDR) Robotron 24V v. 12V, 1.2A/fáza, alebo Japonské (doporučené) motory.
- Pohon: M8 - závitová tyč.
- Koncové spínače: mechanické mikrospínače alebo HALL senzor.

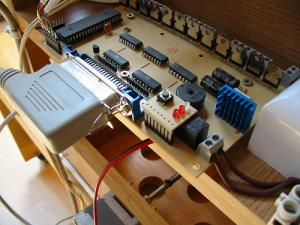

- Riadiaca elektronika: normál napätie, 3D Hobby CNC Profi1 V4.1, Firmware V5.0.1.
- Doporučený CNC softvér: Mach2 alebo KCam4 CNC ovládač.
|
|
|
|
|
|
   |
|
Mechanika zmontovaná - stroj je určený na hobby účely. Ceny elektroniky sú na stránke Profi1 a H1.
